产品概述

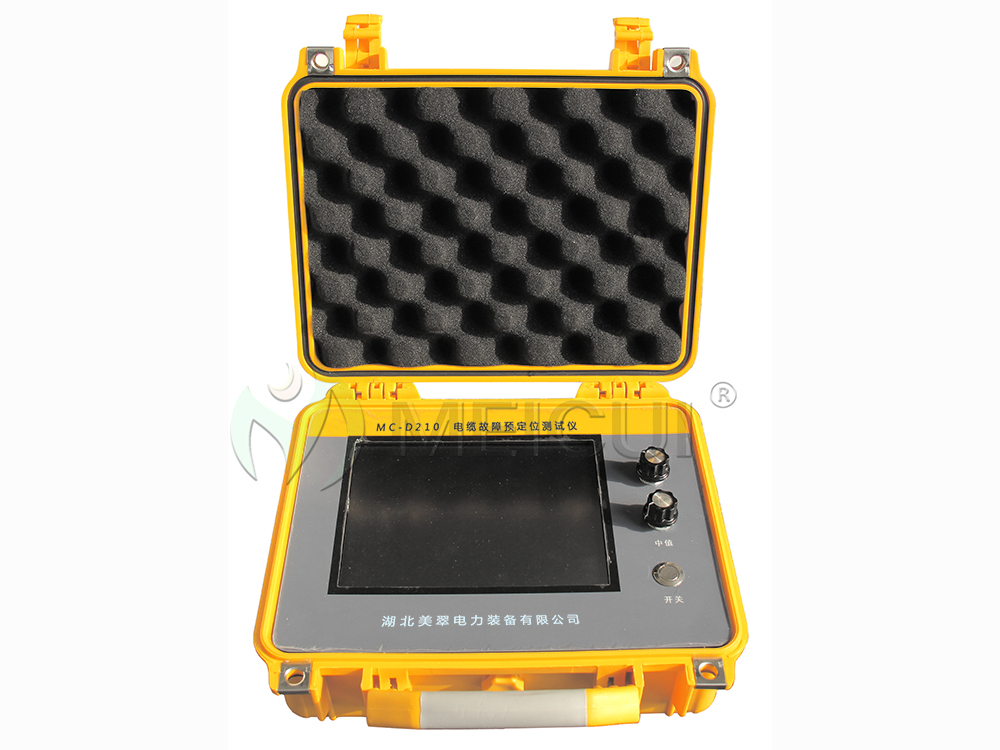

一、测距单元：MC-D210电缆故障测距主机技术资料

1.MC-D210电缆故障测距主机技术资料功能与特点

1）不需高压设备，可测试任何电缆的短路、断线故障距离以及电缆长度、波速。
2）在高压设备的配合下，可测试35KV及以下等级电缆的高阻、低阻、单项接地等所有故障距离。
3）采用大屏幕彩色触摸液晶屏作为操作、显示终端，按键中文定义、简单明了、准确可靠；彩色显示、中文提示、人机对话一目了然。
4）采用高集成工控机，计算机控制、软件操作；外设通讯接口，方便数据、波形传输及保存。
5）提供7种不同脉宽测试脉冲，保证了测量精度，满足了长电缆测试足够远、短电缆测试无盲区的要求。
6）设置了缩放、滚屏、存储、调出、波移对比等多种分析手段，覆盖了短到几米长到几十公里的波形分析。
6）双踪显示，方便两个波形重叠对比，细微差别一目了然。
7）整机可靠耐用，智能化程度高，可自动判距，不受强磁场干扰。
8）充电电池供电，现场使用方便灵活。

2.MC-D210电缆故障测距主机技术资料主要性能指标

1）测试方法：低压脉冲法；高压闪络法。
2）采样速率：100MHz、60MHz、40MHz、20MHz。
3）测试距离：＞30Km。
4）分辨率：1m。
5）脉宽设置：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
6）波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油、未知类型。
7）判距方式：人工判距、自动判距。
8）分析设置：滚屏、缩放、保存、调出、波移。
9）工作电源：内置充电电池，充满电后可连续工作8小时以上。
10）工作条件：温度-10℃～+45℃，相对湿度 90%。
11）物理特性：体积280mmｘ240mmｘ120mm 重量2㎏

功能特点

二、路径及定点单元：MC-D311路径及定点仪
【主要性能指标】
路径仪：

1.工作方式：输出－固定频率连续或断续方波信号
2.输出功率：Pomax≥100W
3.输出阻抗：1Ω－∞
4.功耗：1.5W
5.路径探测精度：≤0.2m
6.信号频率：16KHz
7.使用环境温度：-20℃～+40℃

定点仪：

1.定点探测精度：≤0.2m
2.电磁通道增益：＞110dB (30万倍)。
3.电磁通道接收机灵敏度：＜5μV。
4.声音通道音频放大器增益：＜120dB (信噪比4:1时100万倍)。
5.50Hz工频抑制度：＞40dB (100倍)。
6. 声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次，并显示故障距离或最大数字 (999.0)。同时，由耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。
7. 静噪功能可使定点仪只有在冲击高压发生器冲击放电时声电同步显示监听，才能测听到地震波，从而十分有效地排除环境干扰。大大提高定点仪的抗噪功能。
8.使用环境温度：-20℃～+40℃

详细参数

高压信号单元：MC-Y15F超轻型高频高压信号发生器

1、最高输出电压：15KV

2、最大工作电流：40mA

3、外接高压电容：4uF／15KV 或 8uF／15KV

4、放电能量：≤900J/5S

4、瞬间充电电流：>1.5A

5、显示电压值误差：＜±2%

6、最小放电周期：3秒

7、最大功率：＜1.5KVA

6、工作电压：220V±10% 50Hz

7、工作环境：温度 -20℃～ 50℃；湿度（相对）≤80%；海拔高度 4000米以下。

8、外特性：体积 43cm38cm23cm ；重量10㎏
