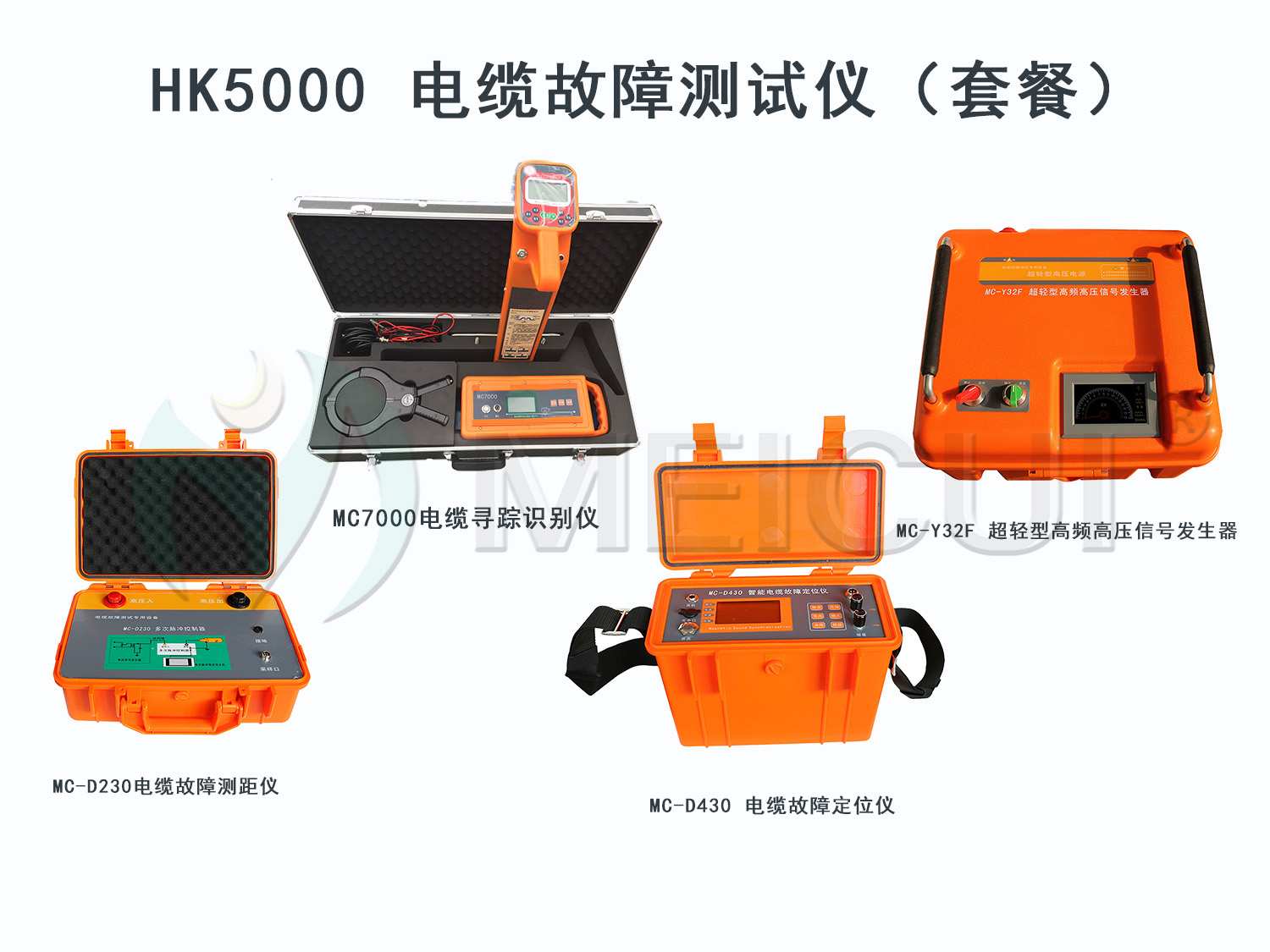

测距单元：MC-D230多次脉冲电缆故障测距主机电缆故障测距主机+多次脉冲控制器组成

功能与特点：

1）不需高压设备，可测试电缆的短路、断线故障距离以及电缆长度、波速。

2）在高压设备的配合下，可测试35KV及以下等级电缆的高阻、低阻、单项接地等所有故障距离。

3）具有多次脉冲测试功能，可使高阻故障呈现低阻短路特性，大大简化了高阻故障波形分析，降低了测距对经验的依赖程度。

4）采用大屏幕彩色触摸液晶屏作为操作、显示终端，按键中文定义、简单明了、准确可靠；彩色显示、中文提示、人机对话一目了然。

5）采用高集成工控机，计算机控制、软件操作；外设通讯接口，方便数据、波形传输及保存。

6）提供7种脉宽测试脉冲，保证了测量精度，满足了长电缆测试足够远、短电缆测试无盲区的要求。

7）设置了缩放、滚屏、存储、调出、波移对比等多种分析手段，覆盖了短到几米长到几十公里的波形分析。

8）双踪显示，方便波形对比，细微之处一目了然。

9）整机可靠耐用，智能化程度高，可自动判距，不受强磁场干扰。

10）充电电池供电，现场使用方便灵活。





寻径及识别单元：MC7000全数字多功能电缆探测仪





功能与特点：

1． 具有直连法、耦合法、感应法三种测试法。耦合法可寻测运行电缆的路径；感应法可盲测地下电缆的路径。

2．智能化、数字化，多频率的技术优势使得MC7000具有识别电缆的功能，特别是它的带电电缆识别功能。

3． 测试电缆的开路故障及对地短路故障简单方便。比如路灯电缆故障测试，有区域判断功能，测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析。

4． 具有四种探测频率—低频、中频、高频、射频、50Hz，由于具有多种频率，各种条件下的测试轻松实现。

5． 独有的感应测试法，特别适合“盲测”地下电缆、光缆、水管等金属性质管线。

6． 电缆埋深测量为一键直读；内置欧姆表可测环路电阻，判断故障性质。

7． 全数字处理、大屏幕液晶显示，条删指示、数字显示、声音提示使你在操作中轻松自如。

8． 整套仪器均为工程塑料机壳，结实耐用。







故障定点单元：MC-D430智能定位仪

功能与特点：

1声磁同步接收，抗干扰能力强。

2声磁信号波形显示，信号和噪声易于区分。

3光标测量声磁延时，精确判断故障点的远近。

4可根据磁场波形的初始极性，在定点的同时进行路径探测。

5高性能抗噪耳机监听。

6大屏幕液晶显示，界面友好、简单易用。

7内置大容量锂离子电池供电，配快速充电器。

8电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。

9高防护等级，小巧便携。



高压信号单元：MC-Y15F超轻型高频高压信号发生器

功能与特点：

1、本机采用先进的谐振模块升压技术，工控机自动控制，电压预置自动升压，自动稳压，工作可靠、稳定。

2、具有过载、短路、开路、机器异常等自动保护功能。

3、液晶显示、电子表盘、工作状态提示，实现了人机对话。

4、输出电压值为高压直读显示，可保证停止状态仍能正确显示高压侧电压，为安全操作提供保障。

5、不怕高电压、大电流放电冲击，可长时间连续工作4小时以上。

6、高压零位启动，保证输出高压从0开始起调。

7、箱体采用绝缘材料，符合安全操作规程。

8、体积小、重量轻（10㎏），可完全替代重达60㎏的升压变压器加控制箱；实现了移动便捷、接线简单、不受场地限制的目的。









测距单元：MC-D230多次脉冲电缆故障测距主机电缆故障测距主机+多次脉冲控制器组成



主要性能指标：

1）测试方法：低压脉冲法、高压闪络法、三次脉冲法、八次脉冲法、波速测试。

2）采样速率：100MHz、60MHz、40MHz、20MHz。

3）测试距离：＞30Km。

4）分辨率：1m。

5）脉宽设置：“0.05”、“0.1”、“0.2”、“0.5”、

“1”、“2”、“8”微秒。

6）波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油、

             未知类型。

7）判距方式：人工判距、自动判距。

8）分析设置：滚屏、缩放、保存、调出、波移。

9）工作电源：内置充电电池，充满电后可连续工作8

小时以上。

10）工作条件：温度-10℃～+45℃，相对湿度 90%。

11）物理特性：体积280mmｘ240mmｘ120mm   重量2㎏

12）多次脉冲控制器：允许输入冲击电压 30KV以下。

                      体积 370mm×260mm×150mm

寻径及识别单元：MC7000全数字多功能电缆探测仪

主要性能指标：

1、 发射机

1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频；

2）输出功率：恒功率输出，低、中、高三档（最大不小于6瓦）；

3）输出模式：直连法、耦合法、感应法；

4）阻抗显示：99999欧以内；

5）负载匹配：1—10000欧；

6）显示界面：大屏液晶中文、图形显示，自带背光；

7）电    源：标准1号1.2V充电电池6节，充放电500次；

8）待机时间：大于8小时，电量提示；

9）过热过流：自动保护；

10）工作温度：-20℃—50℃

11）体    积：400×160×140 mm

12）重    量：3.6 kg



2、接收机

1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ；

2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（A字架、耦合钳）；

3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱；

4）显示界面：大屏液晶中文、图形显示，自带背光；

5）增益控制：手动调节，动态范围000——100db；

6) 探测长度：直连电缆时，最长15KM；

             耦合电缆时，一次耦合可测3Km，多次耦合无限远；

             感应电缆时，一次感应可测300m，多次感应无限远；

7）深度测量：直读探测深度，范围 000—250cm；

             80%法测深度，范围 000—250cm（感应）500cm（直连）；

8）电流测量：直读电流，范围000—999mA；

9) 探测精度：埋深的5%；

10）电   源：标准5号1.2V充电电池6节，充放电500次；

11）待机时间：大于12小时，电量提示；

12）过热过流：自动保护；

13）工作温度：-10℃—40℃

14）体    积：650×110×230mm

15）重量：2.3Kg





故障定点单元：MC-D430智能定位仪

主要性能指标：

1. 声磁同步定点功能：

(1) 声音信号通频带：中心频率400Hz，带宽200Hz。

(2) 信号增益：80dB。

(3) 定点精度：0.1m。

2. 电源：

(1) 电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。

(2) 功耗：300mA，可连续使用时间>9小时；

(3) 充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。

(4) 充电时间：<4小时。

3. 显示方式： 320×240点阵大屏幕液晶。

4. 体积：270mm×150mm×210mm。

5. 质量：1.5kg。

使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。功能与特点：

1.增强型声磁同步精确定点法；声磁同步接收，抗干扰能力强。

2.磁场、声音信号波形显示，故障点放电产生的磁场和声音波形的典型性、一致性均很高，易于区分信号和噪声对，进一步增强抗干扰能力；观察波形代替人耳声音识别，降低经验要求。

3.光标测量声磁延时，可用于判断故障点的远近，且提高定点精度。

4.可在定点过程中探测路径：在电缆两侧，磁场波形的初始极性相反，可根据此辅助进行路径探测。

5.加重增强型高敏压电振动传感器，捕捉细微信号。

6.高性能主动降噪耳机监听。

7.电源管理：30分钟内没有任何操作时，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。













主要性能指标：

1． 磁场通道增益：0-80dB可调。

2． 声音通道增益：0-80dB可调。

3． 电池：内置锂电池电池组，标称电压7.4V，容量2800mAh.

4． 电池供电时间：可以连续使用7小时以上；开背光时使用时间缩短，实际使用时间于开背光的时间有关。

5． 充电器：输入AC100-240V,50Hz/60Hz；输出4.8V，DC1A。

6． 体积：274mm×218mm×81mm（主机）

7． 质量：1.5kg（主机）；0.5kg（声磁同步传感器）

8． 使用条件：温度 -20℃ — 40℃；湿度 5%—90%；海拔＜4500m。

9． 防护等级：IP65



高压信号单元：MC-Y15F超轻型高频高压信号发生器









主要性能指标：

1、最高输出电压：15KV

2、最大工作电流：40mA

3、外接高压电容：4uF／15KV  或  8uF／15KV

4、放电能量：≤900J/5S

5、瞬间充电电流：>1.5A

6、显示电压值误差：＜±2%

7、最小放电周期：3秒

8、最大功率：＜1.5KVA

9、工作电压：220V±10%  50Hz

10、工作环境：温度 -20℃～ 50℃；   湿度（相对）≤80%；

海拔高度 4000米以下。

11、外特性：体积 43cm38cm23cm ；  重量10㎏
