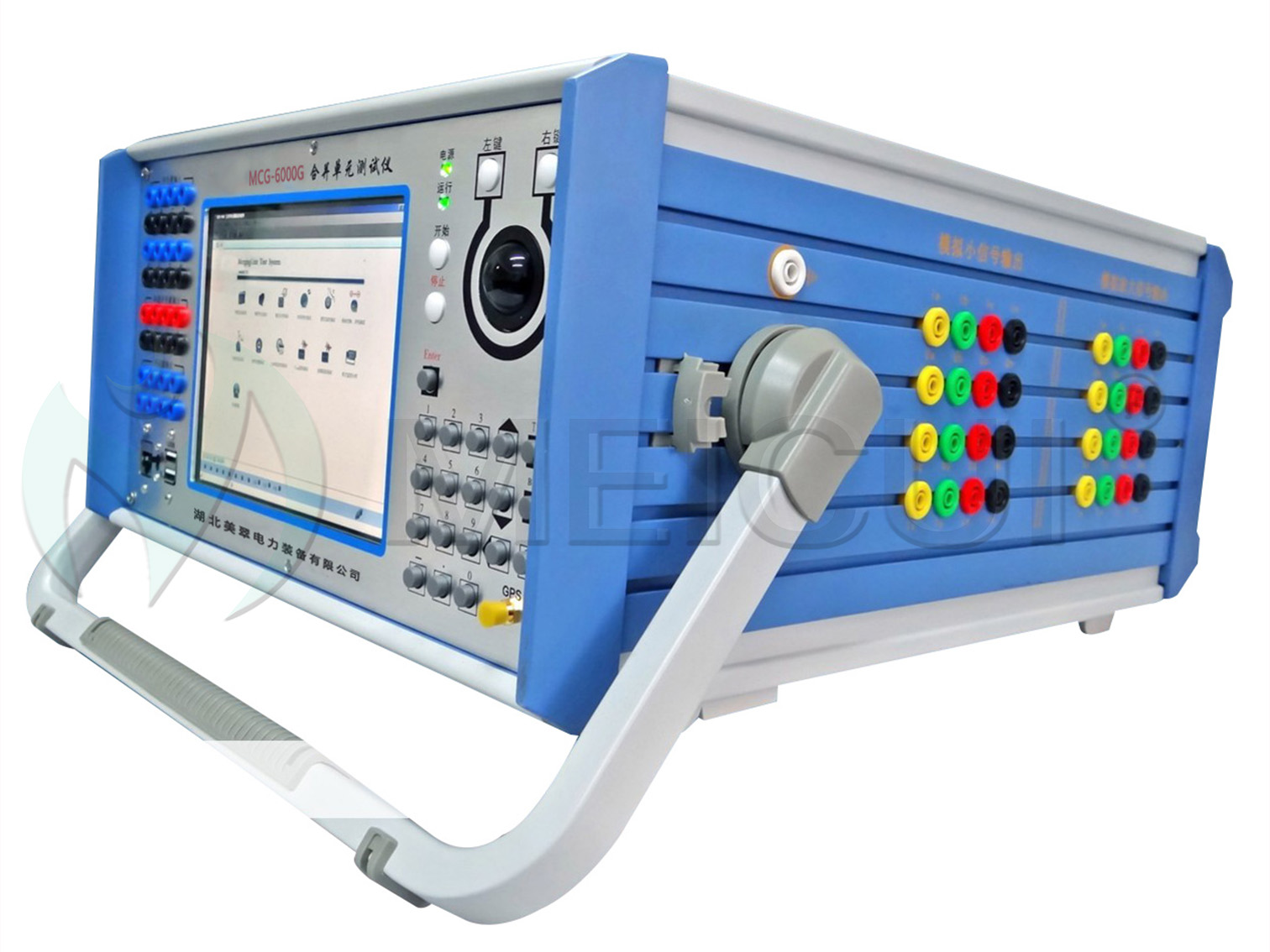

合并单元是数字化变电站使用很广泛的设备之一，其是否准确可靠直接关系到电网安全运行。合并单元测试仪可以对合并单元进行全面系统的检测。可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型的合并单元。

² 精度测试功能
可同时对12个通道进行幅值误差、相位误差、频率误差、复合误差、谐波含量的全面测试。精度测试可进行单点自由测试和多点自定义组合测试。
² 时间同步测试
时间同步测试包括对时精度测试和守时精度测试两部分。
对时精度测试：将测试仪和被测合并单元接入同一个基准时间源，被测装置输出秒脉冲或IRIG-B码到测试仪，比较被测装置秒脉冲和标准秒脉冲之间的时间差。并对一段时间内的误差进行统计分析。
守时精度测试：将测试仪和被测合并单元接入同一个基准时间源同步之后，撤销被测装置的同步源，保持测试仪的同步源，被测装置输出秒脉冲或IRIG-B码到测试仪，测量秒脉冲误差保持的一定门槛内的有效守时时间。一般要求，10min误差小于4us。报告被测装置最长有效守时时间。
时间同步测试还可以检测合并单元从失步到同步的处理方式，是否存在报文均匀性突变或报文序号多次跳变的异常情况。
² 绝对额定延时测试
测试合并单元采样值零序号报文发送绝对时刻相对于标准秒脉冲的延时时间。此测试需要连续测试24h取最大值。此参数反映了合并单元采样值实时处理速度。
² SOE响应时间测试
测试合并单元从接收到开入量到输出开出量的延时时间。支持硬开出GOOSE接回、GOOSE开出硬开入接回、GOOSE开出GOOSE接回三种模式。此参数反映了合并单元对开关量和GOOSE报文编解码的处理速度。
² IEC-61850规约测试
对合并单元采样值报文、GOOSE报文的规约一致性测试。包括报文头部各限定字段、通道类型、通道个数等全面测试。以及合并单元实际配置与配置文件（SCD、CID）中配置信息的一致性测试。
² 数字报文故障测试
对采样值报文进行丢帧、序号挪动、品质因素异常、同步标志位异常、均匀性和额定延时变化、瞬时值错值等故障测试。对GOOSE报文进行stNum跳变、sqNum跳变、GOOSE超时、GOOSE断链等故障测试。其中报文均匀性精度达到0.1us，可控分辨率粒度到达1us。该测试能验证合并单元在各种异常条件下的反应能力。
² 数字报文监控分析统计
可同时监控合并单元多组SMV、FT3、GOOSE报文的均匀性、丢帧、异常变位、瞬态值突变等性能，并进行统计分析，启动异常触发录波。该测试能验证合并单元数字报文稳定性。
² 网络压力测试
测试仪所有端口可同时进行满负荷流量输出，测试合并单元对网络压力的承受能力。6对光纤网口分别输出100M流量，同时5对光纤串口分别按照最大10M波特率输出。
² 录波回放功能
支持模拟信号的Comtrade格式录波回放和数字报文的Pcap格式录波回放。便于高级用户对暂态故障进行精细分析和对特殊数字故障报文自定义模拟。可支持所有光网口同时回放Pcap报文，回放时间精度优于0.1us。
² 合并单元母线电压切换、并列功能测试
对间隔合并单元进行母线电压切换功能测试，测试输出两段不同的母线电压，并模拟隔离刀闸的位置，测试间隔合并单元的反应，并和标准真值表进行比对，判断合并单元功能是否正确。
对母线合并单元进行母线电压并列功能测试，测试输出两段不同的母线电压，并模拟断路器、刀闸位置，测试母线合并单元的反应，并和标准真值表进行比对，判断合并单元功能是否正确。

n 产品特色
² 高精度采集
对输出的模拟信号进行回采提高精度。通过选取超低温漂元件、降低功耗温升、温度补偿等多种方法控制温漂，采集幅值精度达到0.05% 、相位精度达到0.01º
² 内部集成高精度信号源
本装置内部集成高精度信号源和采集电路。不需要外接信号源，本装置能独立完成合并单元测试，且适合闭环自动测试。
² 精准的时间同步性能
时间同步性能直接关系到测量幅值、频率、相位等重要参数的准确性。本装置核心采用CPU+FPGA架构，能够实现精准的时间性能。
发送均匀性误差<0.1μs
报文时间戳标记误差<0.1μs
同步时钟误差<1μs
² 强大的数字故障模拟功能
能够仿真数字变电站现场数字报文各种报文异常现场，便于测试合并单元在异常条件下的反应能力和处理方式。可以模拟的数字故障包括丢帧、错序、品质因素异常、同步标志异常、均匀性抖动、错值、GOOSE超时、GOOSE断链、网络风暴等。
² 丰富的报文分析统计功能
除了能够进行幅值、频率、相位、谐波含量等常规分析外，还支持丰富的报文分析统计功能。包括原始报文解析、同步标志和品质因素变化监控、均匀性统计、总报文计数、丢失报文计数、瞬时值突变触发等功能。
² 操作简便
该测试仪支持合并单元的所有测试项目，而且都通过精心设计，配以单独的测试模块提供给用户使用。

序号	项　　目	单位	参数值
1	SV/GOOSE光纤以太网接口数量	对	至少8对
2	以太网口数量	路	2路以太网口，其中一路标准RJ45接口，10M/100M自适应；另一路支持可换100M光模块，可选LC接口和RJ45接口
3	发送光串口数量	个	至少5个
4	接收光串口数量	个	1个
5	光IRIG-B/PPS输出接口	路	1路，支持可配置6路
6	光IRIG-B/PPS接收接口	路	1路，支持可配置2路
7	电IRIG-B/PPS码收发接口	路	1路电B码，RS485电平，可配置为接收或发送
8	IEEE1588对时接口	路	至少8路
9	GPS接口	个	1路GSP接口，BNC接口类型，内置GPS模块
10	硬接点开入接口	路	8路，支持空接点、有源无极性接入
11	硬接点开出接口	路	8路，其中快速开出4路，快速开出响应时间小于100μs
12	USB接口	路	支持3路USB2.0接口
13	SV采样值收发基本要求	/	格式：按照IEC61850-9-2/9-2LE、IEC60044-7/8 帧格式输出采样值； 能力：试验装置至少应具备按4kHz频率计算输出36路独立正弦采样值的能力； 要求：每路交流采样值输出的有效值、相位、频率应能独立、连续调整。
14	SV采样值输出准确度要求	/	电流采用DL/T 860.92报文、频率45 Hz～55 Hz输出时，其有效值应满足： Ø 输出范围：不小于0～160kA； Ø 准确度：0～100A时误差应不大于±0.1A，100A～160kA时误差应不大于±0.05%； Ø 最小变化步长：应不大于0.1A； Ø 相位精度：优于0.001o； Ø 谐波：直流及2-24次谐波。 电压采用DL/T 860.92报文、频率45Hz～55Hz时，其有效值应符合下列要求： Ø 输出范围：不小于0 kV～1200kV； Ø 准确度：0～1kV时误差应不大于±1V，1kV～1200kV时误差应不大于±0.05%； Ø 最小变化步长：应不大于1V； Ø 相位精度：优于0.001o； Ø 谐波：直流及2-24次谐波。
15	SV采样值发送时间间隔离散度	/	优于100ns
16	模拟电压源	/	交流电压输出： Ø 范围：6×(0~125V)； Ø 频率：10Hz ~1000Hz； Ø 精度：输出电压频率为45 Hz～55 Hz时，误差不大于±1mV 或小于0.05%； Ø 最大输出功率：每路电压输出功率不小于60VA。 直流电压输出： Ø 范围：6×(-175~175V)； Ø 精度：输出误差不大于±2mV 或小于0.1%； Ø 最大输出功率：每路电压输出功率不小于50W。
17	模拟电流源	/	交流电流输出： Ø 范围：6×(0~30A)； Ø 频率：10Hz ~1000Hz； Ø 精度：输出电压频率为45Hz～55 Hz时，误差不大于±0.5mA或小于0.05%； Ø 最大负载能力：每路输出电流源的最大阻性带载能力不小于0.5Ω。 直流电流输出： Ø 范围：6×(-20A~20A)； Ø 精度：误差不大于±1mA或小于0.1%； Ø 最大输出功率：每路电流输出功率不小于200W。
18	模拟小信号输出	/	1) 路数：12 2) 范围：AC:0～7.07Vrms(有效值)，DC：-10V～10V； 3) 精度：1%-100%量程范围内，输出信号误差优于0.1%； 4) 相位：精度优于0.1o，分辨率0.01o。
19	图形化SCD解析功能	/	支持SCD文件解析，图形化显示IED设备之间的互连关系及虚端子，直观清晰
20	角、比差精度测试	/	(1) 支持同步方式和非同步方式下的角、比差精度测试，； (2) 角、比差精度测试能设置包含多个测试点的测试系列。
21	延时测试	/	支持同步方式和非同步方式下的延时测试，能自动计算延时的最大值、最小值、平均值、变差。
22	网络报文时间特性测试	/	具备网络报文时间特性测试功能，可测试合并单元输出报文计数器为0的报文与秒脉冲的延时，对发送间隔离散度进行统计与分析。
23	对时精度测试	/	支持
24	守时精度测试	/	支持
25	非周期延时测试	/	支持非周期延时测试，具备非周期周波显示功能，支持额定延时大于等于20ms的延时测试
26	谐波测试	/	具备谐波测试功能，可叠加不少于24次谐波，并测试谐波比差最大值以及总畸变率；
27	PT切换测试	/	n具备PT切换测试功能，可输出刀闸位置，并显示合并单元当前母线电压值；
28	双A/D采样数据分析	/	n具备双A/D采样数据分析功能检查，可对保护双AD通道数据进行分析，并计算双A/D采样数据的最大瞬时值之差；
29	测试配置	/	(1) 支持基于IED设备的图形化测试配置； (2) 支持导入测试文件实现测试配置； (3) 支持手动测试配置； (4) 支持扫描报文实现测试配置。
30	继电保护测试功能	/	光数字、整组实验、距离保护、工频变化量、差动特性、阻抗边界等全面细致的智能变电站保护测试功能
31	同步时钟源功能	/	可输出IEEE1588报文，6路光IRIG-B/PPS时钟信号，输出时间精度优于100ns
32	时间同步信号测试功能	/	可测量光IRIG-B码/PPS/IEEE1588同步时间信号，时间测量分辨率10ns
33	硬接点计时精度	/	优于0.1ms
34	支持SV报文异常，可模拟丢帧、错序、失步、报文残缺、SV时间均匀性抖动、通道数据异常、通道品质位异常等多种异常	/	支持
35	支持GOOSE报文异常测试，可模拟GOOSE报文中断、延迟、虚变、重启等多种异常	/	支持
