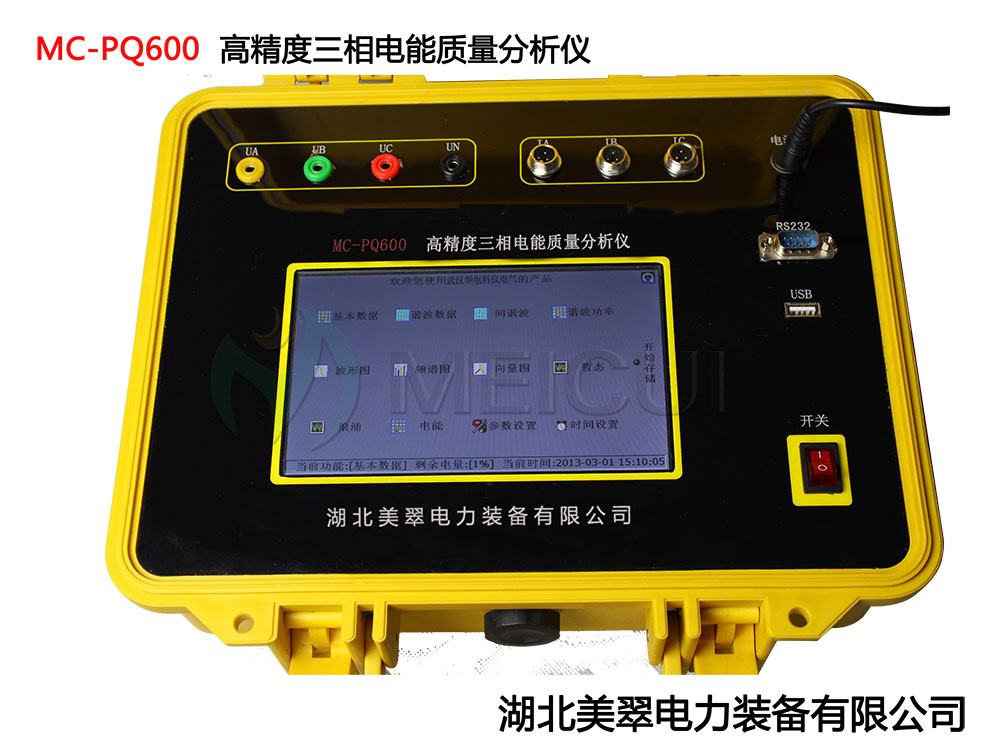

MC-PQ600 便携式三相电能质量分析仪

湖北美翠电力装备有限公司是一家专业生产电力检测仪器的生产厂家！

扫二维码
关注湖北美翠微信端

QQ聊天 QQ聊天

电话：027-88933290，13307164232
邮箱：mcdlzb@163.com

产品概述

功能特点

1、安全可靠

电压输入采用高电压隔离模块(2000V、响应时间≤2μS，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅使MC-PQ600在使用上安全、可靠和方便，

而且大大提高了MC-PQ600的抗干扰能力。

2、使用方便

便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）,重量轻：仪器重量只有3.5kg，内置高性能锂电池，在无外接电源的情况下可连续工作8-10小时。

3、精度高

对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。

4、软件功能强

采用DSP+ARM+CPLD 内核，内部嵌入WINCE操作系统，触摸屏显示，处理速度快，软件功能丰富，使MC-PQ600适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

5、电能质量测试仪提供USB接口，便于存储数据到U盘。

6、测试参数多

系统频率、电网谐波、三相电压不平衡度、电压偏差、频率偏差、电能统计、电压骤升骤降、电流浪涌、电压有效值、电流有效值、有功功率、无功功率、视在功率、真功率因数、间谐波、

2-63次谐波、等电能质量五大国标规定的参数。

7、内置大容量数据存储卡，按1分钟的时间间隔可连续存储18个月以上。能满足长期监测试验点的需要。

8、可显示被测电压电流矢量图，用户可以通过矢量图得出计量设备接线的正确与否。

9、本仪器可直接测试直流电压。

10、后台管理分析软件

PQMS 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于

WINXP或WIN2000 操作系统。详细介绍参照软件使用说明书。

详细参数

l 频率测量

测量范围：40～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.

测量误差: ≤0.02Hz

l 输入电压量程：10V-900V

l 输入电流量程：0.06A-6A，其他量程可以根据用户要求选配

l 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.

l 基波电压和电流之间相位差的测量误差：≤0.5°

l 谐波电压含有率测量误差：≤0.1％

l 谐波电流含有率测量误差：≤0.2％

l 三相电压不平衡度误差：≤0.2％

l 电压偏差误差：≤0.2％

l 功率偏差：≤0.5％

零配件(可选配置)

仪器主机	1台
电源适配器	1个（给设备充电）
电流钳	3把（测试电流用，A、B、C相各一把）
电压测试线	1条（测试电压用，黄、绿、红、黑4芯）
鳄鱼夹	8个（包括大4个，小4个，黄、绿、红、黑各2个）
触摸笔	1个
