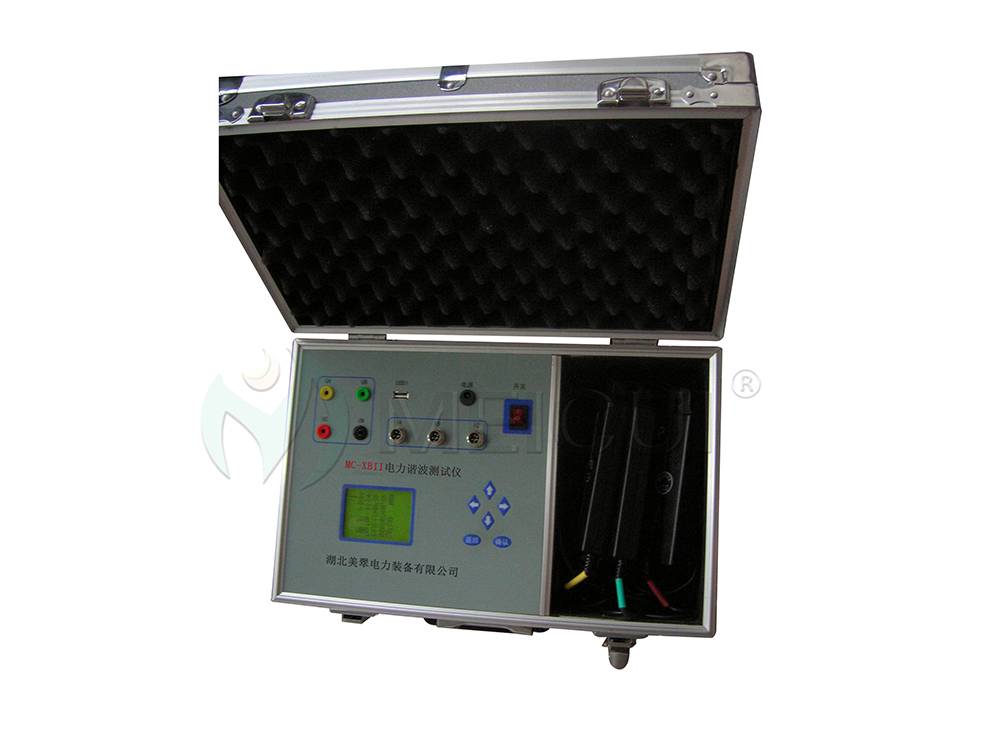

MC-XBII电力谐波测试仪（以下简称MC-XBII）是一台高性能的电力谐波测试仪。采用DSP+ARM 内核，使结构更紧凑，显示更方便。

2.1 测量分析公用电网供到用户端的交流电能质量。

2.2 应用小波变换测量分析非平稳时变信号的谐波。

2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。

2.4 电力设备调整及运行过程动态监视，帮助用户分析电力设备调整及投运过程中出现的问题。

2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。

2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

2.7 便携式、多参数、高精度及近代信号分析理论的应用等特点，使MC-XBII可广泛地应用于输配电、电力电子、电机拖动等领域。

安全可靠

电压输入采用高电压隔离模块，电流输入采用交电流钳使输入信号和测量系统安全隔离,大大提高了MC-XBII的抗干扰能力。

3.2 使用方便

便携式结构，尺寸小、重量轻,内置高性能锂电池，无需外接电源。

3.3 精度高

谐波符合国标B 级仪器要求。采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。

3.4 软件功能强

采用DSP+ARM 内核，处理速度快，软件功能丰富，使MC-XBII适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

3.5 测试参数多

系统频率、电网谐波、电压基波有效值和真有效值、电流基波有效值和真有效值、有功功率、无功功率、2-30次谐波、真功率因数等电能质量国标规定的参数。

3.6 USB接口

可以存储数据到U盘。

4.1 频率测量

测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.

测量误差: ≤0.02Hz

4.2 输入电压量程：10-450V

4.3 输入电流量程：5A

4.4 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.

4.5 基波电压和电流之间相位差的测量误差：≤0.5°

4.6 谐波电压含有率测量误差：≤0.1％

4.7 谐波电流含有率测量误差：≤0.2％

4.8 功率偏差：≤0.5％

4.9 工作时间：内部电池可以连续工作8小时
