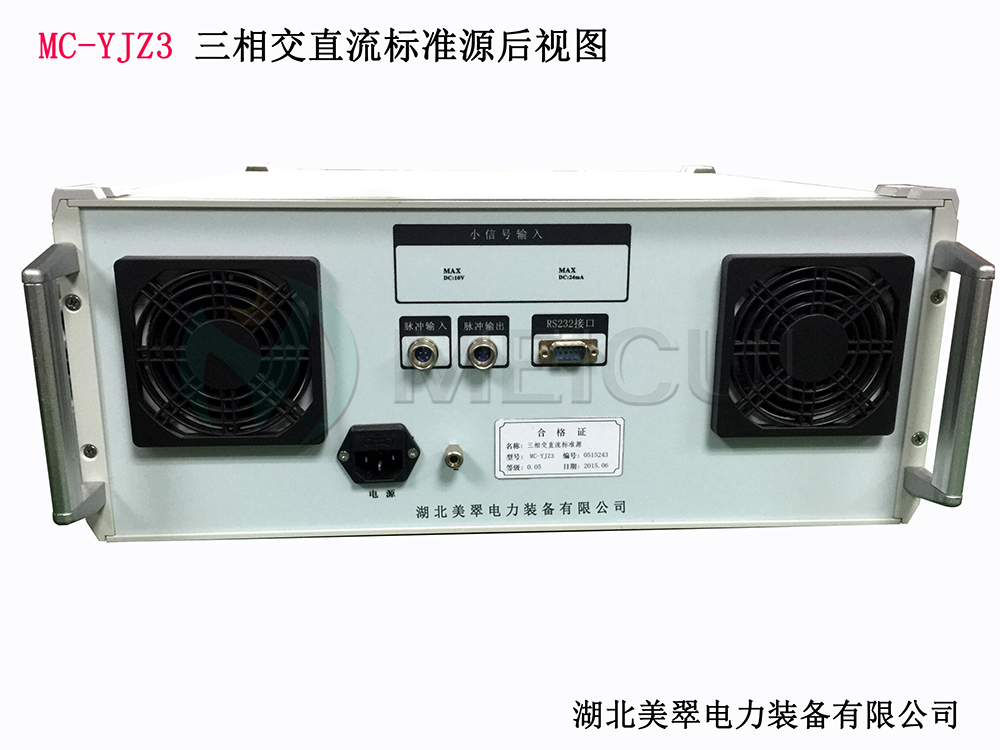

MC-YJZ3 三相交直流标准源

湖北美翠电力装备有限公司是一家专业生产电力检测仪器的生产厂家！

扫二维码
关注湖北美翠微信端

QQ聊天 QQ聊天

电话：027-88933290，13307164232
邮箱：mcdlzb@163.com

产品概述

MC-YJZ3三相标准源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。

功能特点

1. 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。
2. 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
3. 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
4. 三相电压电流回路独立控制，每一相电压电流输出参量可分别调节。
5. 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。
6. 电压、电流、相位试验点丰富，便于操作。

详细参数

1. 电源输出
a. 电压：10—456V（内部电压档位57.7、100、220、380V），最大输出功率20VA。
b. 电流：0.001-12A（24A）（内部电流档位1、2.5、5、10A（20A））,最大输出功率20VA 。
c. 输出频率：45-65Hz。
d. 输出相位：0—359.99°。
e. 稳定度：0.1级以下电压、电流、功率稳定度不超过0.02%，0.05级电压、电流、功率稳定度不超过0.01%.
f. 失真度：内部额定档位输出时，电压电流失真度不超过0.5%（非容性负载）.
g. 谐波：2-31次，谐波含量总和不大于基波的40%，可以多次叠加。
2. 输出及显示准确度：

输出准确度	0.1级	0.05级
电压	0.1%	0.05%
电流	0.1%	0.05%
频率	0.02Hz	0.005Hz
相位	0.05°	0.02°
功率因数	0.1%	0.05%
有功功率	0.1%	0.05%
无功功率	0.2%	0.1%
视在功率	0.1%	0.05%

显示项目	分辨率
电压	6位有效数字
电流	6位有效数字
频率	0.001Hz
相位	0.001°
功率因数	0.00001
有功功率	6位有效数字
无功功率	6位有效数字

3. 常用输出调节试验点
a. 电压试验点：80%、90%、100%、110%、120%。
b. 电流试验点：1%、5%、10%、20%、50%、100%、200%、400%。
c. 相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
d. 三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围最大到125%。
e. 三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。
f. UB、UC分别对UA的相位也可以分别调节。
g. 频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、1 Hz、0.1 Hz、0.01 Hz。
4. 供电电源：单相AC 180-265V，50/60Hz。
5. 外部尺寸：440*400*133mm
6. 重量：18Kg。
