MCJD-T10A（带电池）接地引下线导通电阻测试仪

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从

扫二维码
关注湖北美翠微信端

QQ聊天 QQ聊天

电话：027-88933290，13307164232
邮箱：mcdlzb@163.com

产品概述

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的仪器。

功能特点

突出优势

Ø 便携式方案，轻巧强大，且重量轻，方便携带。
Ø 仪器提供多档输出电流选择，300mA、1A、5A、10A、自动。
Ø 内置大容量锂电池，便于现场操作，可连续工作8小时以上。
Ø 菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
Ø 保护功能完善，性能更可靠。
Ø 本仪器带有万年历、99组数据存储等功能，关机不丢失数据。
Ø 本机设有打印机可以输出打印测试数据。
Ø 智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
Ø 本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。

供电方式

本仪器采用交直流两用模式。
在不插入专用电源适配器时，由内置锂电池供电；
插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。

面板示意

Ø I+、 I- 端子：电流输出端子。
Ø V+、V- 端子：电压测量端子。
Ø 接地柱：接地端子，使用时与大地相连。
Ø 充电：插上专用适配器电源线后，给仪器充电；
Ø 电源开关：为整机电源的接通与关闭；
Ø 显示器：大屏幕彩色液晶屏，显示主菜单、测试电流、电阻值和其他
信息等。
Ø 打印机：微机打印机，打印测试报告。
Ø 复位键：整机回到初始状态，切断输出电流。
Ø F1—F4功能按键：由屏幕对应指示功能选项，用以选择、修改选定项。

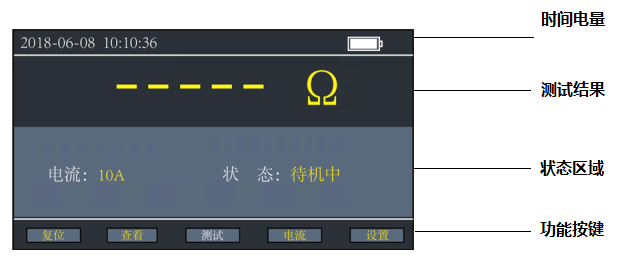

主界面菜单

详细参数

工作电源	直流：内置12.6V/4.8AH锂电池（专用电源适配器）
输出电流	300mA、1A、5A、10A、自动
量程(电阻量程切换)
10A档	0～0.5Ω
5A档	2mΩ～1Ω
1A档	30mΩ～6Ω
300mA档	100mΩ～20Ω
准确度	±(0.2%RD+0.05%FS)
最小分辨率	0.1μΩ
显示	大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度	-10～40℃
环境湿度	≤80%RH，无结露
储存条件	-20℃~50℃，≤95％RH, 无结露
体积	长320mm×宽270mm×高150mm
主机净重	2.5Kg（含电池）

零配件(可选配置)

操作视频
