产品概述

1.概述

随着电力电子装置的广泛使用，非线性负荷不断增加，电网中的谐波含量也不断上升，谐波污染对电力系统安全、稳定、经济运行构成潜在威胁，给周围电气环境带来极大影响。如：消耗电力系统的无功储备；增加输电线损耗；增加了电机的附加谐波损耗，使其发热，缩短使用寿命；使电能测量产生较大误差；造成重要的和敏感的自动控制和保护装置工作紊乱，误动和拒动的现象增加，导致可靠性下降等。

MCDZ-100B在线式谐波监测仪是我公司新一代产品，能够实时监测和分析电网中母线及线路的电压和电流的基波及2～30次谐波，可对谐波越限给出报警，并通过RS485或RS232通信接口将数据上传至后台监控系统，满足用户对电能质量的监测要求。

本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

产品图片

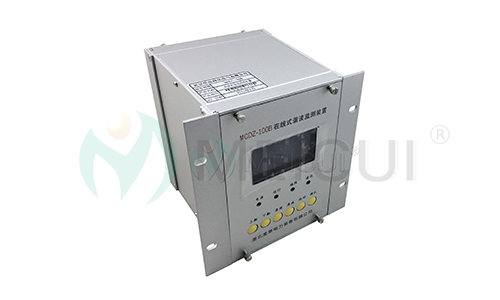

（MCDZ-100B 在线式谐波监测仪）

产品功能及特点

  采用先进的工业级中央处理器，运算速度快、工作状态稳定、抗干扰性能强。

  装置采用频率自动锁定技术，当系统频率发生变化后，装置仍能得出正确的分析结果。

  基于快速傅里叶变换原理，运算结果快速准确，可对电力线路的基波及2至30次谐波电压、电流、总谐波畸变率进行日常监测。

  人机界面友好，汉字显示，操作简单、直观。

  装置可记录60条越限记录。



产品技术参数

3.1 环境要求

  户内使用，通风应良好 。

  环境温度：-10℃ ～ +50℃

  相对湿度：小于90%，表面无凝露 。

  大气压力：80 ～ 110Kpa 。

  海拔高度：< 2000m 。

  周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。



3.2 技术参数

  工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤20W。

  信号的测量范围：电压：5~450V；PT回路功耗  0.5VA/相。

  电流：0.06A ~6A；CT回路功耗  0.5VA/相。

  通信接口：RS232/485（任选其一，请在订货时说明），波特率600～19200bps。

  通信规约：内部规约接口（串口1）。

   103规约/modbus（串口2）。
