电力冷镜式露点仪主要是用于测量SF6气体中微水含量的精密仪器。

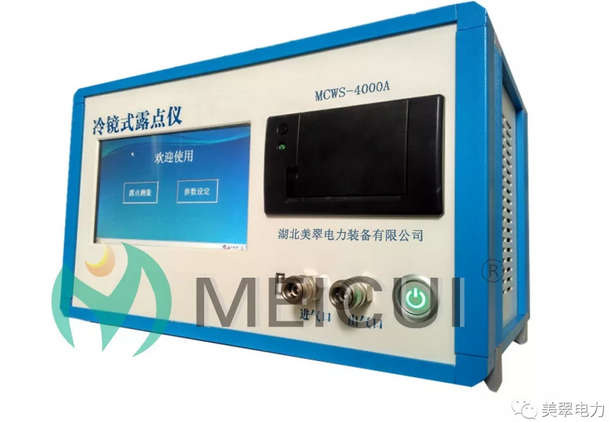

这次我们来了解一下新品上新，MCWS-4000A冷镜式露点仪是个什么设备吧！

气体在一定压力下, 当温度略低于露点（气体中水蒸汽的饱和温度）时，气体中水蒸汽凝结成露水，使照射在镜面上的光线产生漫反射，感光器件产生电信号变化，检测电路将电信号变化和温度数据发送给控制系统进行分析，通过智能算法计算出被测气体的露点温度值并显示（* 0°C以下露点称为霜点）。

露点仪测量到露点温度后自动加热镜面直至露水消除，再次自动降温重复上述过程循环测量。

它可连续测量，具有重复性好、灵敏度和准确度高、测量周期短、操作方便、读数直观、重量轻、体积小等特点。

露点仪整体架构设计优化，其测量精度、测量速度、抗干扰性等综合性能有较大提高，同时缩减整机重量及体积，增加便携性。

露点仪采用模块化设计，保证后期维护方便、快捷，5个模块的主要功能及组成如下表所示：

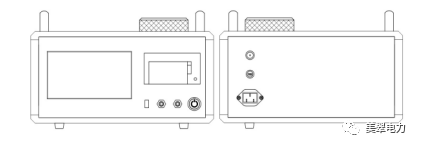

露点仪的机箱为系统硬件安装的载体，机箱表面喷塑，左右侧板开散热槽及安装散热风扇，底板加厚用于承载制冷机及电源部分。机箱前面板设置7寸彩色液晶触摸显示屏、USB接口、电源开关等，进气口、出气口，电源接口等设置在机箱后面板。

露点仪采用专用微型制冷机作为冷源，相比传统的液氮或高压空气节流等制冷方式，该制冷机功耗低、运行稳定可靠、控温精确、使用方便，有利于提高测量精度；与帕尔贴冷泵制冷方式相比，其环境适应性更强，且无需辅助制冷设备，大幅减小设备体积和重量。

露点仪的控制系统采用7803型终端模块，该模块预装WinCE6.0系统，CPU采用S3C6410芯片，7寸液晶真彩触摸屏。系统主要接口包括2个RS232串口、2个USB接口，1个TF卡插槽、4 路16位高精度AD接口。

控制系统通过串口通信接口对制冷机模块和光路采集模块发送控制指令并接收温度、光路信号，驱动测量软件通过核心算法计算露点，负责控制检测流程以及显示人机交互界面、记录测量结果等功能等。
